관측 가능성의 표준, 오픈텔레메트리



OpenTelemetry란?

Trace, Metric, Log 같은 데이터를 instrumenting, generating, collecting, exporting하는 Observability framework이다. OTel은 상용 서비스 또는 Jaeger, Prometheus, Grafana와 같은 오픈소스 백엔드로 데이터를 전송하여 데이터를 저장하고, trace, metric, log 데이터를 저장하거나 쿼리할 수 있는 방법을 제공하지는 않는다.





OTel 아키텍처 및 구성 요소

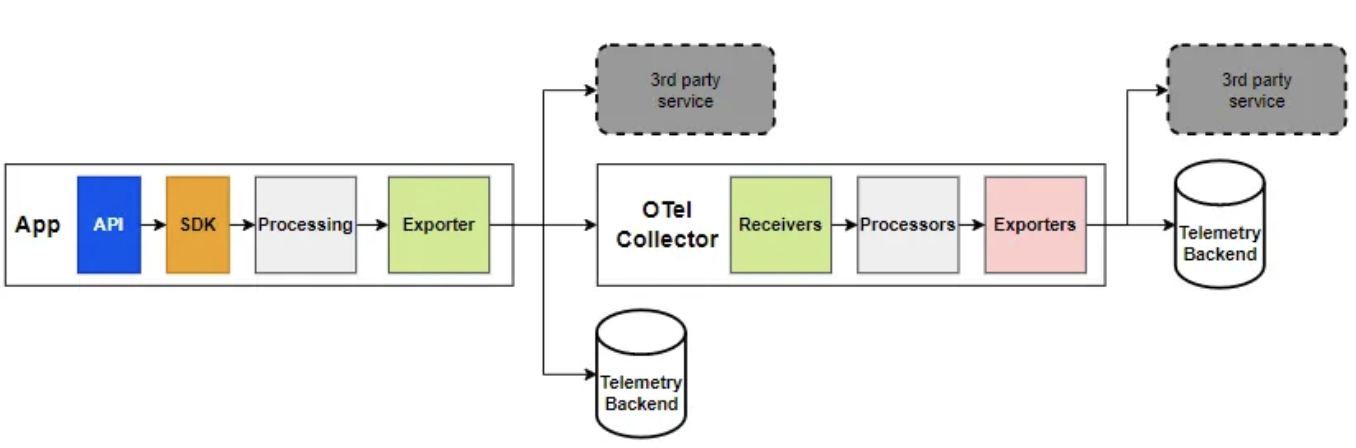

개발 연어별 SDK, 데이터 수집, 변환 및 데이터 내보내기, 자동 계측 패키지를 포함한 여러 구성 요소로 구성된다. 아래 그림은 오픈텔레메트리의 아키텍처와 구성요소를 나타낸 그림이다.



구성 요소

• 신호: 로그, 메트릭, 추적에 대한 기술적인 스펙을 정의
  • 구성
    • 데이터 모델
    • API
    • SDK
    • 계측 라이브러리
    • 리소스
    • 배기지
    • 이벤트
    • 링크
• 콘텍스트 전파: 다양한 스트림 간에 문맥을 전달하는 과정을 의미하고, 이를 통해 사용자 정의값(배기지) 전파가 가능
  • 추적 콘텍스트를 전파하려면 오픈텔레메트리 API에 전파자를 등록해야 함
• 파이프라인: OTel에서 컬렉터를 구현하는 구체적인 방법을 설명
  • otel 파이프라인 아키텍처
    • 1) 프로바이더: 텔레메트리 데이터를 생성하기 전 애플리케이션 코드를 초기에 구성해야 함
    • 2) 텔레메트리 생성기
      • 프로바이더가 인스턴스화한 텔레메트리 생성기를 SDK에서 사용할 수 있음
      • 텔레메트리 생성기를 인스턴스화할 때 애플리케이션과 계측 라이브러리는 프로바이더에게 이름을 전달해야 함
    • 3) 프로세서
      • 텔레메트리 데이터가 생성되면 프로세스는 데이터 내용을 추가로 수정할 수 있는 기능을 제공
    • 4) 익스포터
      • 오픈텔레메트리의 내부 데이터 모델을 구성된 익스포터와 가장 일치하는 형식으로 변환

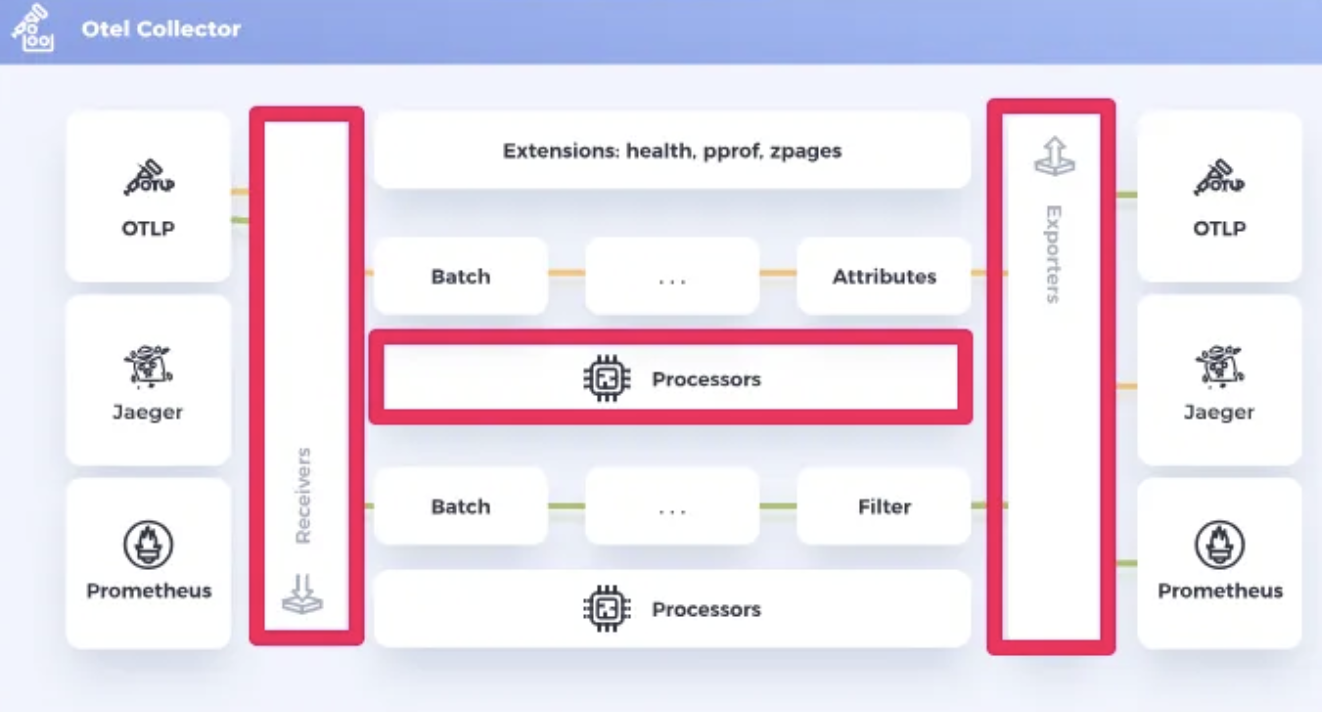

OTel collector

메트릭, 추적, 로그를 수신, 처리 후에 오텔 백엔드로 데이터를 내보내는 방법을 제공한다. OTel의 구성은 Receivers, processors, exporters 세 가지로 구성된다.

OpenTelemetry docs

• Receivers: 프로토콜을 통해 데이터를 수신받을 수 있고, 오텔 컬렉터는 다양한 receivers를 제공한다.
• Processors: 수신한 데이터를 백엔드로 보내기 전 데이터를 변경할 수 있다.
• Exporters: 데이터를 하나 이상의 오텔 백엔드로 보내는 방법이다.

컬렉터를 사용해 아래와 같이 데이터 파이프라인 YAML을 구성할 수 있다.

receivers:
  jaeger:
    protocols:
      thrift_http:
exporters:
  otlp:
    endpoint: tempo:4317
    insecure: true
service:
  pipelines:
    traces:
      receivers: [jeager]
      exporters: [otlp]





OpenTelemetry Demo

GitHub - open-telemetry/opentelemetry-demo: This repository contains the OpenTelemetry Astronomy Shop, a microservice-based dist



책에 있는 데모 대신 위의 깃허브 데모를 간단히 알아보겠습니다. 도커와 쿠버네티스로 데모를 실행할 수 있는데 저는 쿠버네티스로 데모를 실행하는 것에 대해 알아봤습니다.



1. 데모 실행

# helm 사용한 설치
helm repo add open-telemetry https://open-telemetry.github.io/opentelemetry-helm-charts
helm install my-otel-demo open-telemetry/opentelemetry-demo
kubectl apply --namespace otel-demo -f https://raw.githubusercontent.com/open-telemetry/opentelemetry-demo/main/kubernetes/opentelemetry-demo.yaml
# 포트포워딩
kubectl port-forward svc/my-otel-demo-frontendproxy 8080:8080



2. 인그레스를 사용해 데모 구성 요소 노출

components:
  frontendProxy:
    ingress:
      enabled: true
      annotations: {}
      hosts:
        - host: otel-demo.my-domain.com
          paths:
            - path: /
              pathType: Prefix
              port: 8080



3. 콜렉터 구성하기

opentelemetry-collector:
  config:
    exporters:
      otlphttp/example:
        endpoint: <your-endpoint-url>

    service:
      pipelines:
        traces:
          exporters: [spanmetrics, otlphttp/example]



4. 사용자 정의 파일로 helm 차트 설치

helm install my-otel-demo open-telemetry/opentelemetry-demo --values my-values-file.yaml
